智能配电系统系统是根据电力综合自动化的全新发展趋势，采用全新的软硬件技术，并充分考虑了电力自动化不断增长的需求变化,研制开发独树一帜的综合自动化系统。该系统面向对象的开放式设计，采用分散、分层、分布式结构。它集测量、监控、过程控制、继电保护、SCADA、PLC、记录等功能于一体以实现电力综合自动化。广泛应用于电力变电站、发电厂、水利水电等行业。
系统结构

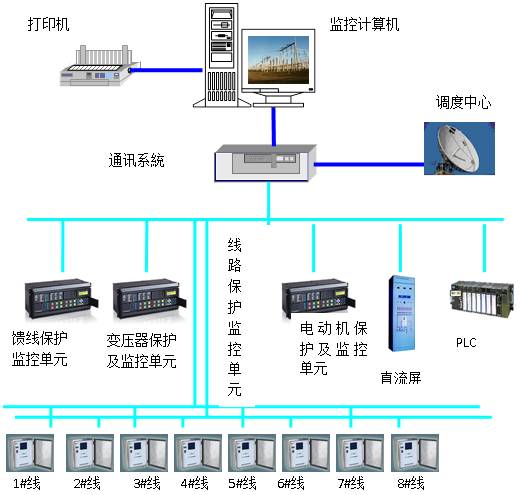

系统结构主要分三层：仪表层设备、通讯层、站层设备。仪表层设备主要包括测控装置、继电保护、PLC及其他IDE设备；通讯层主要包括通讯管理机（双机热备）、屏蔽双绞线、光缆、以太网、光集线设备、交换机等；站层设备主要包括监控主站、继电保护工作站、工程师工作站、五防工作站。

技术特点
l 系统易于扩展，支持标准的RS-485、以太网通讯接口，支持多种通讯协议；
l 系统采用冗余配置，具有高度的可靠性；
l 提供OPC Server、OPC Client工业标准接口；
l 内置GE、SEL、SIEMENS、ABB、SEPAM、ALSTOM、AEC等国外产品保护协议库，还支持南瑞保护、许继保护、五防系统、电度表、直流屏、智能仪表、PLC等协议库；
l 提供各用电行业的图符、图元、动画、工具，方便用户建模和组态，还提供方便的组态复杂控制系统的能力与用户自主开发高级控制算法的支持能力，可以满足用户各种需求‘
l 事件报警、预告信号全部采用消息处理机制；
l 支持大屏幕显示，替代原来传统的模拟屏，以节省空间、安装维护方便、便于监视；
l 易于组态，易于使用，可裁剪性，可移植性，保证经济性。
技术指标
l 遥测量误差不大于 0.5% ；
l 电度量测量误差不大于 1% ；
l 遥测精度：交流采样，电流和电压 0.2 级；
l 数据更新时间：CRT画面响应时间2秒，命令从生成到输出时间1 秒；
l 画面实时数据更新周期 2 秒；
l 测控网负载率:正常不大于 20% ,电力系统故障时不大于 40% ；
l CPU负载率:正常不大于 20% ,电力系统故障时不大于 40% ；
l 遥信输入无源接点方式、各保护测控单元通过数字通信传送内部信息；
l 遥控、遥测、遥调的时间总时间分辨率不大于 2 秒；
l 系统的主设备平均无故障时间 50000小时；装置平均无故障时间100000小时；
l 事故时状态量输入动作正确率大于99.99%；
l 系统可用率 99.98% ；
l 双机切换时间小于5秒。
主要功能
1.数据采集
包括：电压、电流、功率、累计电联等电能参数：断路器位置、刀闸位置、各类预告信号、设备状态信号等。

2.远程控制

通过安装在系统终端的永磁结构断路器，在得到系统管理员授权的情况下实现终端负载的远程投切

3.多级用户权限

系统可自定义配置多级用户权限，以方便操作人员管理系统运行，为整个系统提供可靠的稳定保护措施。

4.统计计算

变压器/电动机的功率、功率因数，日/月大、小、平均值，负荷率的计算，稳定运行天数，开关动作次数的统计，通道在线监测，并可定义计算类型来完成一些特殊计算。

5.报表功能

报表制作分日报、月报、年报、自定义报表，报表打印分正常打印和异常打印。

6.信息与报警

在监控系统监控范围内发生需引起值班员注意的情况时，系统产生一个声光报警信息。报警信息包括：模拟量越限、报警接点的状态改变、保护与监控设备的运行工况异常报警。

8.查询功能

包括历史事件、历史数据、操作记录、系统日志查询，查询可按间隔、事件类型、事件关键字等条件查询，可自动排序。

9.画面监视与控制

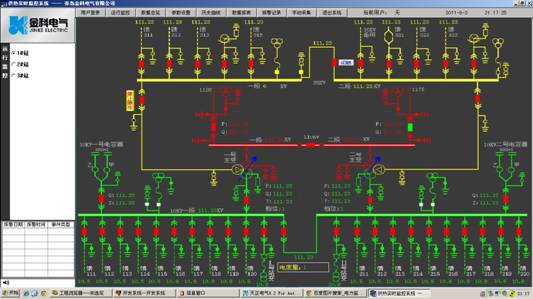

历史曲线、实时曲线、棒图、饼图监视。遥测遥信表格显示，监控系统配置及运行工况图监视，显示时间和稳定运行天数，人工操作功能有人工置数、人工封锁、解除报警、挂牌操作。遥控遥调操作，工艺过程监视与控制。

10.通信协议

支持IEC101、IEC102、IEC103、IEC104、DLT451、XT9702、DISA、SC1801、DNP3.0、N4F、DLT645、MODBUS、PROFIBUS DP/MPI、OPC Server/Client、TCP/IP、UDP及定制协议开发。

11.通讯接口

RS485-2、RS485-4、RS422、RS232、调制模拟接口、光纤接口、以太网接口。

12.监控系统故障诊断

对计算机站控系统的各个设备进行状态检查，通过在线自诊确定故障发生的部位，并发出报警信号，检查与诊断的结果可显示、打印出来。
